Analyse des câbles par contrôle magneto inductif

Nous avons développé une expertise permettant d’analyser et de contrôler les câbles des lignes HTB, mais également d’autres types de câble.



Objectifs

Surveiller l’état de fonctionnement des lignes et les conditions environnementales le long des lignes

Découvrir à temps les dangers cachés qui menacent ou affectent leur fonctionnement sûr

Fonctionnement

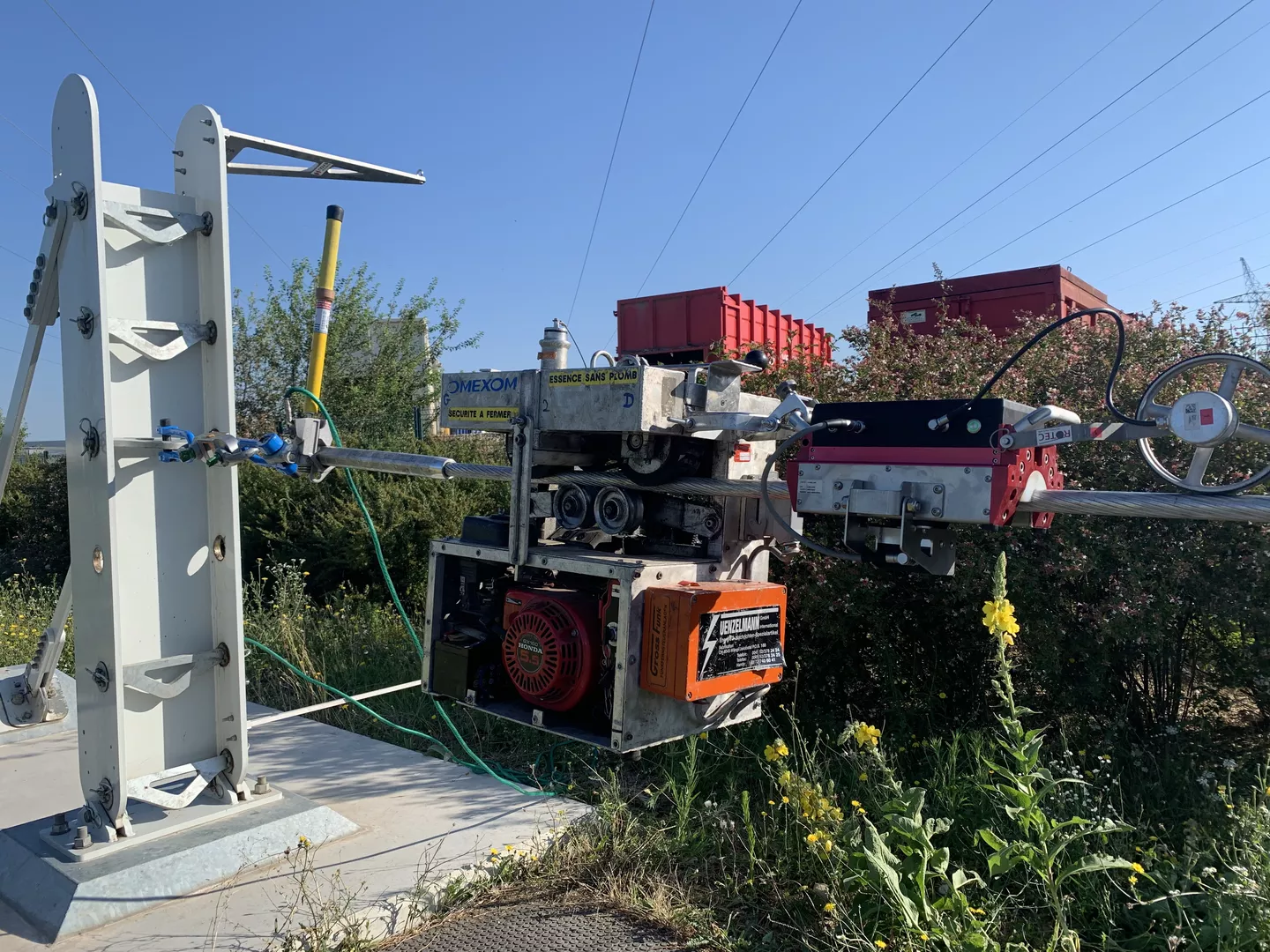

Une machine à induction type ROTEC U58 contenant des aimants est fermée autour du conducteur à inspecter pour créer un circuit magnétique. Les aimants permanents qui sont fixés sur un pont magnétique en noyau de fer doux créent un champ magnétique.

Des bobines inductives sont disposées à proximité de la section de champ homogène pour intercepter les composantes radiales des lignes de flux qui seront déviées par effet d’obstacle en présence d’un défaut.
